产品简介/ Product introduction
膨胀水箱容积估算表
型号 | 有效容积m3 | 方型箱 | 外线长m
总热量kw
散热类型 | 0 | 100 | 200 | 300 | 400 | 500 | 长L | 宽B | 高 | 1 | 0.61 | 900 | 900 | 900 | Ⅰ
Ⅱ
Ⅲ | 608
455
529 | 565
432
496 | 528
408
467 | 495
389
441 | 465
370
417 | 440
354
397 | 2 | 0.63 | 1200 | 700 | 900 | 3 | 1.15 | 1100 | 1100 | 1100 | Ⅰ
Ⅱ
Ⅲ | 1146
858
998 | 1065
814
936 | 995
769
880 | 995
769
880 | 877
698
787 | 930
667
748 | 4 | 1.20 | 1400 | 900 | 1100 | 5 | 2.27 | 1800 | 1200 | 1200 | Ⅰ
Ⅱ
Ⅲ | 2053
1537
1779 | 1908
1458
1676 | 1782
1378
1577 | 1782
1378
1577 | 1572
1250
1414 | 1487
1495
1341 | 6 | 2.06 | 1400 | 1400 | 1200 | 7 | 3.50 | 2000 | 1400 | 1400 | Ⅰ
Ⅱ
Ⅲ | 3189
2387
2763 | 2963
2266
2604 | 2768
2141
2451 | 2768
2141
2451 | 2442
1942
2192 | 2310
1856
2083 | 8 | 3.20 | 1600 | 1600 | 1400 | 9 | 4.32 | 2000 | 1600 | 1500 | Ⅰ
Ⅱ
Ⅲ | 4305
3223
3750 | 4000
3059
3516 | 3737
2890
3309 | 3737
2890
3309 | 3296
2622
2659 | 3119
2506
2842 | 10 | 4.37 | 1800 | 1800 | 1500 | 11 | 5.18 | 2400 | 1600 | 1500 | Ⅰ
Ⅱ
Ⅲ | 5162
3864
4496 | 4797
3667
4216 | 4481
3465
3967 | 4481
3465
3967 | 3952
3144
3548 | 3740
3004
3372 | 12 | 5.35 | 2200 | 1800 | 1500 |
型号 | 有效容积m3 | 方型箱 | 外线长m
总热量kw
散热类型 | 0 | 100 | 200 | 300 | 400 | 500 | 长L | 宽B | 高 | 1 | 0.35 | 900 | 700 |
| Ⅰ
Ⅱ
Ⅲ | 329
246
286 | 306
234
268 | 285
221
252 | 268
210
238 | 252
200
226 | 238
191
214 | 2 | 0.33 | 800 | 800 |
| 3 | 0.54 | 900 | 1000 |
| Ⅰ
Ⅱ
Ⅲ | 538
403
468 | 500
382
439 | 467
361
413 | 438
344
390 | 413
328
370 | 390
313
351 | 4 | 0.59 | 1000 | 900 |
| 5 | 0.83 | 1000 | 1200 |
| Ⅰ
Ⅱ
Ⅲ | 807
604
703 | 750
573
659 | 701
542
620 | 457
516
586 | 618
492
554 | 585
470
527 | 6 | 0.81 | 1100 | 1000 |
| 7 | 1.1 | 1100 | 1300 |
| Ⅰ
Ⅱ
Ⅲ | 1096
821
954 | 1019
779
895 | 952
736
842 | 892
701
796 | 839
668
753 | 794
638
716 | 8 | 1.2 | 1200 | 1200 |
| 9 | 2.1 | 1400 | 1500 |
| Ⅰ
Ⅱ
Ⅲ | 1993
1492
1736 | 1852
1416
1628 | 1730
1338
1532 | 1622
1274
1448 | 1526
1214
1370 | 1444
1160
1302 | 10 | 2.0 | 1500 | 1300 |
| 11 | 3.3 | 1600 | 1800 |
| Ⅰ
Ⅱ
Ⅲ | 3288
2462
2864 | 3056
2336
2686 | 2855
2208
2527 | 1676
2102
2389 | 2518
2003
2260 | 2383
1914
2148 | 12 | 3.4 | 1800 | 1500 |
| 13 | 4.2 | 1800 | 1800 |
| Ⅰ
Ⅱ
Ⅲ | 4185
3133
3645 | 3889
2974
3418 | 3633
3810
3217 | 3406
2675
3040 | 3206
2556
2877 | 3032
2436
2731 | 14 | 4.6 | 2000 | 1600 |
| 15 | 5.2 | 1800 | 2200 |
| Ⅰ
Ⅱ
Ⅲ | 5182
3879
4513 | 4815
3682
4232 | 4498
3479
3983 | 4217
3313
3764 | 3968
3156
3562 | 3751
3016
3385 | 16 | 5.6 | 2000 | 1800 |
|
| 说明：l、本表用于工程初步设计估算膨胀水箱容积用。
2、本表计算依据如下：
V=0.45VC(适用于95—70℃热水系统)
①散热器类型：
Ⅰ--钢串片(闭式)散热器。GCB-2.2-10GCB-0.7-10GCB-1.2-10VC=1.6L。
Ⅱ--灰铸铁柱型散热器。TZ2-5-5(8) TZ4-3-5(8) TZ4-5-5(8) TZ4-6-5(8)四柱813VC=1.4L/片。
Ⅲ--灰铸铁细柱型散热器。TX4-4-5(8) TX4-5-5(8) TX4-6-5(8) TX6-6-5(8) VC=0.76L/片。
②室内管道VC=6.9L
③室外管道VC0.017/M
④锅炉(有鼓风设备的火管锅炉)VC=l3.8L。
3、系统采用补水泵自动补水时，需考虑液位自动控制装置所需容积。

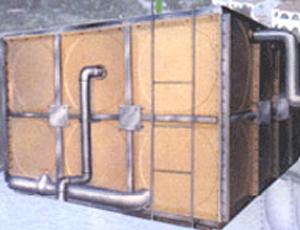

１、方型膨胀水箱
接管管径尺寸表编号 | 名称 | 型号 | 编号 | 名称 | 型号 | 1-8号 | 9-12号 | 1-8号 | 9-12号 | 5 | 溢出管 | DN50 | DN70 | 8 | 膨胀管 | DN40 | DN50 | 6 | 出水管 | DN32 | DN32 | 9 | 信号管 | DN20 | DN20 | 7 | 循环管 | DN20 | DN25 |
|
|
|
|
| 编号 | 有效容积m3 | 主要尺寸 mm | 钢板厚度 mm | 底部支座 mm | 水箱重量 (kg) | 长L | 宽B | 高H | 箱顶S2 | 箱底S | 箱壁S1 | 边距C | 距C1 | 数量n | 自重 | 总重 | l | 0.61 | 900 | 900 | 900 | 4 | 4 | 4 | 200 | 500 | 2 | 156.3 | 766.3 | 2 | 0.63 | 1200 | 700 | 900 | 4 | 4 | 4 | 250 | 700 | 2 | 164.4 | 794.4 | 3 | 1.15 | 1100 | 1100 | 1100 | 4 | 5 | 4 | 250 | 600 | 2 | 242.3 | 1392.3 | 4 | 1.20 | 1400 | 900 | 1100 | 4 | 5 | 4 | 250 | 900 | 2 | 255.1 | 1455.1 | 5 | 2.27 | 1800 | 1200 | 1200 | 4 | 5 | 5 | 400 | 1000 | 2 | 539.3 | 2809.3 | 6 | 2.06 | 1400 | 1400 | 1200 | 4 | 5 | 5 | 300 | 800 | 2 | 490.3 | 2550 | 7 | 3.50 | 2000 | 1400 | 1400 | 4 | 5 | 5 | 300 | 700 | 3 | 702.2 | 4202.2 | 8 | 3.20 | 1600 | 1600 | 1400 | 4 | 5 | 5 | 200 | 600 | 3 | 616.6 | 3816.6 | 9 | 4.32 | 2000 | 1600 | 1500 | 4 | 5 | 5 | 300 | 700 | 3 | 818.2 | 5138.2 | 10 | 4.37 | 1800 | 1800 | 1500 | 4 | 5 | 5 | 300 | 600 | 3 | 822.5 | 5192.5 | ll | 5.18 | 2400 | 1600 | 1500 | 4 | 5 | 5 | 300 | 900 | 3 | 937.9 | 6117.9 | 12 | 5.35 | 2200 | 1800 | 1500 | 4 | 5 | 5 | 300 | 800 | 3 | 948.7 | 6298.7 |
|
|
|
