1、产品简介：（具有性能先进、节能、节资、耐腐蚀等特点）

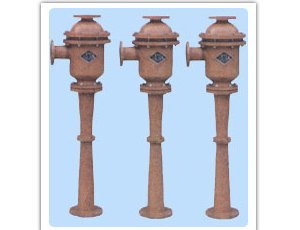

我公司生产的LZSF型模压玻璃钢喷射器，是射流真空泵的主要部件，具有玻璃钢喷射器在原来工人手工制做基础上，投资改制为机械模压型，强度更高，拉力更大，耐磨腐蚀性更好。且易还具有易安装、易拆卸、易清理、和操作简便等优点，很受用户欢迎。
2、模压喷射器的性能与规格参数
我厂生产的LZSF型模压玻璃钢喷射器，已在化工、制药、农药的真空输送物料、真空蒸发、真空脱水、真空结晶、真空浓缩、真空过滤、真空干燥、生产中广泛应用。
喷射器规格与性能参数表
型号/性能 | 极限真空 | 额定抽气量 m3/h | 工作水温 oC | 重量 | |
MPa | mmHg | ||||
LZS-1-60 | -0.098 | -735 | 60 | 25 | 20千克 |
LZS-1-100 | -0.098 | -735 | 100 | 25 | 20千克 |
LZS-1-200 | -0.098 | -735 | 200 | 25 | 20千克 |
LZS-1-300 | -0.098 | -735 | 300 | 25 | 50千克 |
LZS-1-500 | -0.098 | -735 | 500 | 25 | 80千克 |
LZS-1-700 | -0.098 | -735 | 700 | 25 | 800千克 |
喷射器性能参数表 （一）
真空度 抽气量 型号 | Mpa | 0.093 | 0.087 | 0.080 | 0.073 | 0.067 | 0.060 | 0.053 |
LZS-1-60 | m3/h | — | — | 8 | 12 | 15 | 18 | 22 |
LZS-1-100 | m3/h | — | 12 | 15 | 18 | 22 | 26 | 32 |
LZS-1-200 | m3/h | — | 13 | 17 | 26 | 31 | 38 | 45 |
LZS-1-300 | m3/h | — | 14 | 20 | 28 | 36 | 44 | 50 |
LZS-1-500 | m3/h | 15 | 29 | 47 | 64 | 72 | 80 | 100 |
LZS-1-700 | m3/h | 24 | 40 | 60 | 75 | 90 | 120 | 150 |
喷射器性能参数表（二）
真空度 | Mpa | 0.047 | 0.040 | 0.033 | 0.027 | 0.020 | 0.013 | 0.0067 |
LZS-1-60 | m3/h | 25 | 28 | 34 | 39 | 50 | 62 | 74 |
LZS-1-100 | m3/h | 38 | 46 | 54 | 64 | 74 | 84 | 102 |
LZS-1-200 | m3/h | 49 | 61 | 74 | 91 | 118 | 145 | 200 |
LZS-1-300 | m3/h | 70 | 90 | 125 | 155 | 200 | 250 | 310 |
LZS-1-500 | m3/h | 125 | 150 | 220 | 250 | 315 | 430 | 515 |
LZS-1-700 | m3/h | 180 | 240 | 300 | 350 | 450 | 580 | 720 |
喷射器配用参数表
喷射器 型号 | 水泵型号 | 扬程（m） | 流量(m3) | 电机功率 KW | 转速 r/min |
LZS-1-60 | IS65-50-160 | 32 | 25 | 5.5 | 2900 |
LZS-1-100 | IS80-65-160 | 32 | 50 | 7.5 | 2900 |
LZS-1-200 | IS80-50-200A | 45 | 45 | 11 | 2900 |
LZS-1-300 | IS80-50-200 | 50 | 50 | 15 | 2900 |
LZS-1-500 | IS100-65-200 | 50 | 100 | 22 | 2900 |
LZS-1-700 | IS100-65-250 | 80 | 100 | 37 | 2900 |
安装与使用：
1、接好工艺管路，使被抽吸容器出口与本真空泵的真空罐进口法兰连接，中间应设阀门，并保证各对接口处密封不漏气。
2、接好蓄水罐管路，清理蓄水罐内杂物，灌洁净水至溢流管处。
3、接好电源起动离心泵即可抽吸。
4、起动后应检查工作状况是否良好，方法是关闭工艺管路中阀门，真空度应达到－0.098MPa否则应检查并排除故障。
5、请将设备妥善接地。
注意事项：
1、若停泵时，请先打开真空罐下部一时阀门和关闭工艺管路中的阀门，以防止循环水回流到被抽吸的真空设备内。
2、若室外作业，冬季不用时请把泵内(包括离心泵)所有的水放掉，以防冻坏。
故障排除：
故障 | 产生原因 | 排除办法 |
真空度不够 | 1、设备和真空管路系统有泄漏 | 1、找出泄漏处并排除 |
2、离心泵故障，工作水压力低流量不足 | 2、检修水泵 | |
3、循环水温度过高 | 3、补充冷水，降低循环水温度 | |
4、真空表失灵 | 4、更换新表 | |
5、真空泵孔板安装位置不对或堵塞 | 5、调整孔板位置，清除杂物 | |
工艺管路中有回水现象 | 1、真空泵孔板堵塞 | 1、清除 |
2、离心泵入口过滤网堵塞 | 2、清除 | |
3、操作不当 | 3、按注意事项操作 |
